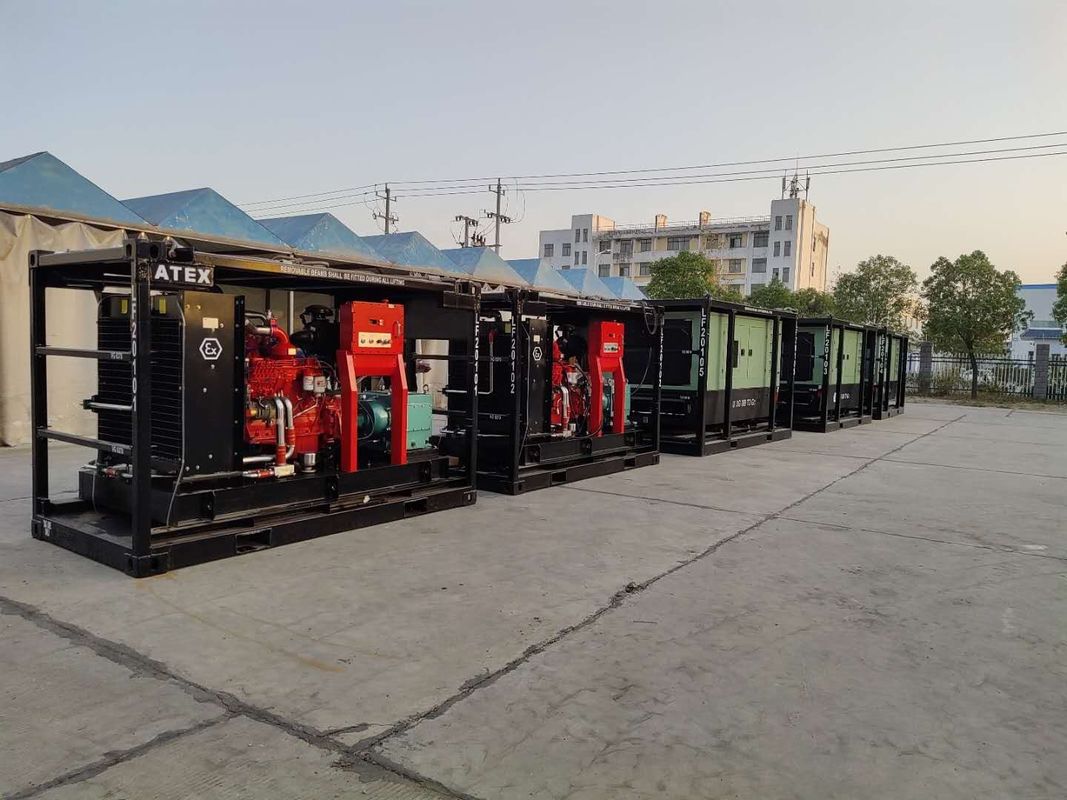

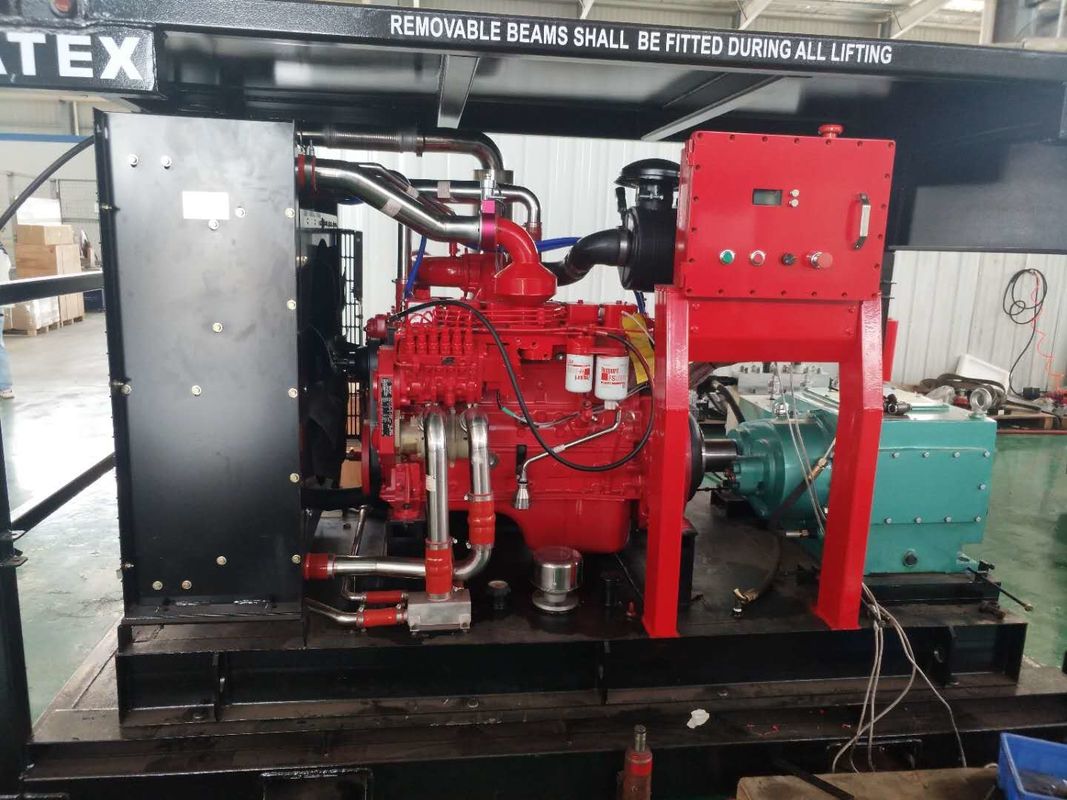

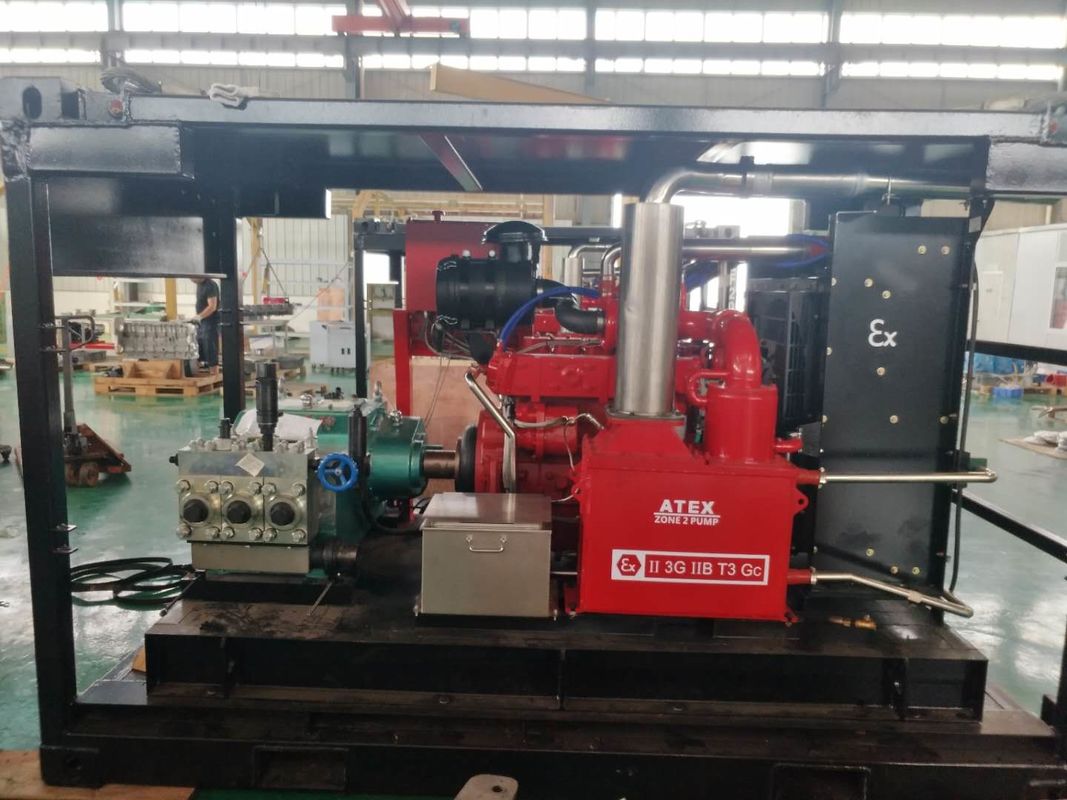

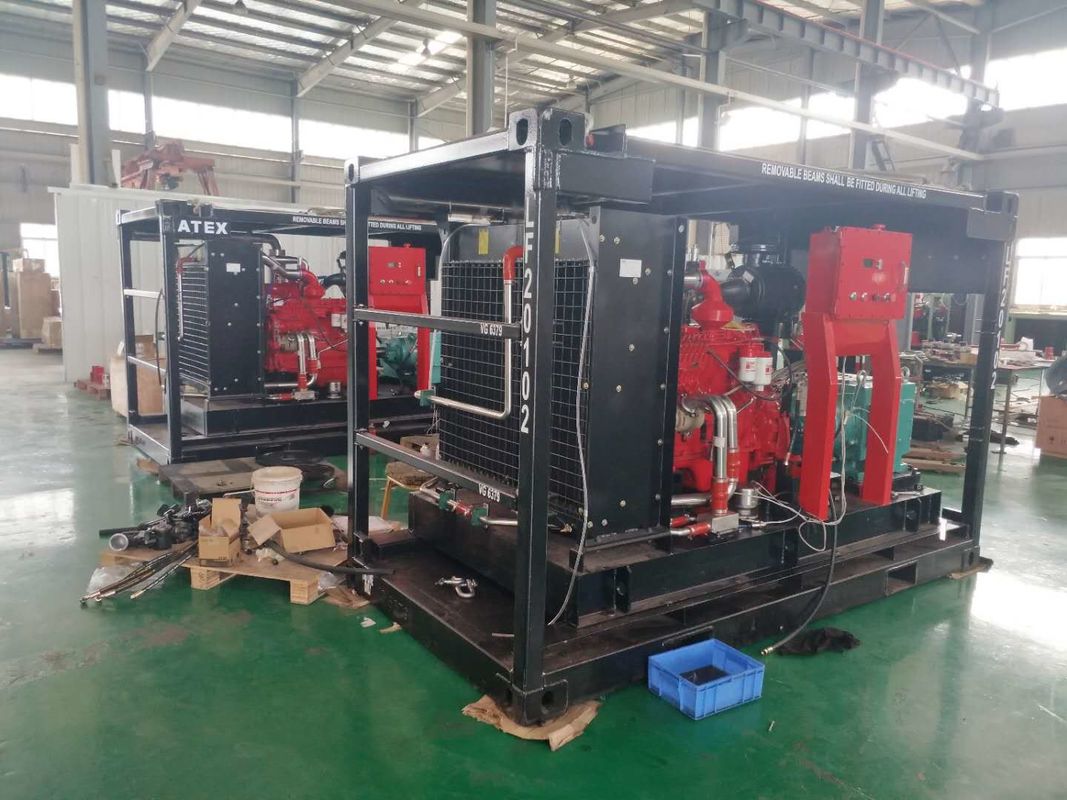

DNV লিফটিং ফ্রেম বিস্ফোরণ প্রমাণ সহ ATEX জোন 2 উচ্চ চাপ জলের জেট পাম্প

মেশিন প্রধানত উচ্চ চাপ reciprocating পাম্প, পাওয়ার প্ল্যান্ট এবং পরিষ্কারের আনুষাঙ্গিক দ্বারা গঠিত হয়.

1, উচ্চ চাপ পারস্পরিক পাম্প:

এই ধরনের পাম্প, একটি অনুভূমিক ট্রিপলেক্স প্লাঞ্জার পাম্প হিসাবে, বৈদ্যুতিক মোটর দ্বারা চালিত হয়, যা দুটি অংশে বিভক্ত করা যেতে পারে: পাওয়ার শেষ এবং তরল প্রান্ত।

• পাওয়ার শেষ (ছবি 1)

এই অংশটি বেল্ট পুলি ক্র্যাঙ্কশ্যাফ্ট এবং সংযোগকারী রড নিয়ে গঠিত।বেল্ট এবং বেল্ট পুলির বাঁকের মাধ্যমে, বৈদ্যুতিক মোটর গতি হ্রাস করে এবং ক্র্যাঙ্কশ্যাফ্টটিকে ঘোরাতে চালিত করে।তারপর ক্র্যাঙ্ক লিংক মেকানিজম ঘূর্ণন গতিকে স্ট্রেইট রেসিপ্রোকেটিং গতিতে রূপান্তরিত করে।

(2) তরল শেষ (ছবি 2)

এই অংশে প্লাঞ্জার স্যুট, উচ্চ-চাপের সিলিন্ডার এবং পাম্প বডি, ইনলেট এবং আউটলেট ওয়াটার ভালভ থাকে।কেস বডিতে স্থির উচ্চ-চাপের সিলিন্ডারে, সংযোগকারী রডটি পারস্পরিক গতির জন্য প্লাঞ্জার চালায়, যার ফলে সিলিন্ডারের অভ্যন্তরীণ ভলিউম পর্যায়ক্রমে পরিবর্তিত হয়।যখন সাকশন স্ট্রোকে, সিলিন্ডারের শরীরের অভ্যন্তরীণ ক্ষমতা ফুলে যায়, জলের আউটলেট ভালভ বন্ধ হয়ে যায় এবং আংশিক ভ্যাকুয়াম তৈরি করে।বায়ুমণ্ডলীয় চাপের প্রভাবের সাথে, সক্রিয় মাধ্যমটিকে খাঁড়ি ভালভ থেকে উচ্চ-চাপের সিলিন্ডারে বাধ্য করা হয়।ডিসচার্জ স্ট্রোকের সময়, ইনলেট ওয়াটার ভালভ বন্ধ হয়ে যায়।প্লাঞ্জার পিস্টন আউটলেট ওয়াটার ভালভ থেকে পাম্প বডিতে এবং চাপ নিয়ন্ত্রক ভালভের মধ্যে অ্যাকচুয়েটিং মাধ্যমকে চাপ দেয়, তারপর উচ্চ-চাপ টিউব আগমনের স্প্রে বন্দুকের মাধ্যমে যার প্রতিরোধের দ্বারা উচ্চ চাপের জল তৈরি হয়।

পাম্পের ডানদিকে সজ্জিত রিলিফ ভালভ (ছবি 3) অতিরিক্ত চাপের বিরুদ্ধে সিস্টেমকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।
