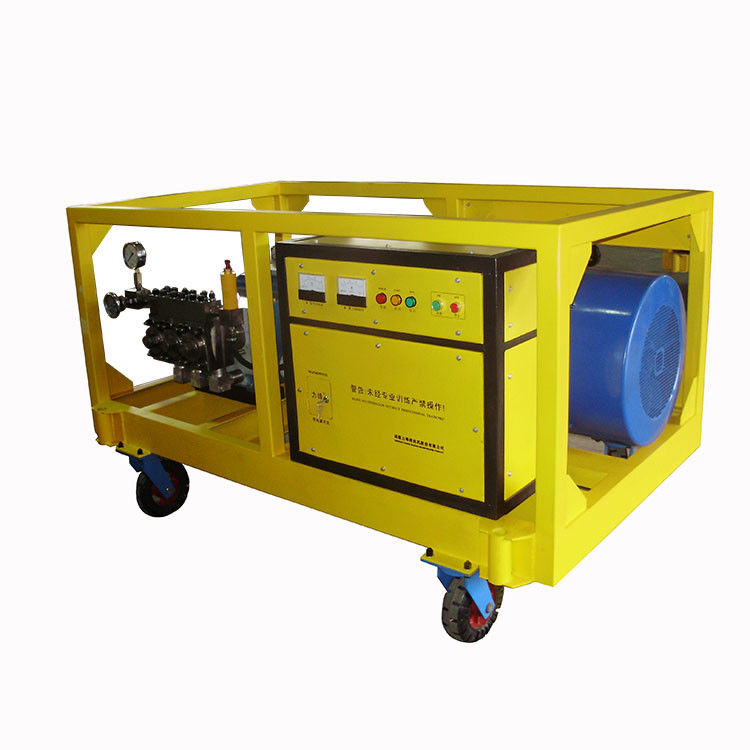

ATEX জোন ২ উচ্চ চাপ জল জেট সিস্টেম DNV ২।7.১ লিফটিং ফ্রেম বিস্ফোরণ প্রতিরোধী
বিস্তারিত:
1.পাওয়ার এন্ড ক্র্যাঙ্কশ্যাফ্ট হাউজিং কাস্ট আয়রন দ্বারা তৈরি করা হয়. এটি অ্যালুমিনিয়াম খাদের চেয়ে শক্তিশালী।
2.ক্রস হেডটি বববিট হার্ড অ্যালগির দ্বারা তৈরি করা হয়। এটি শিল্প নকশার জন্য দীর্ঘ কাজের জীবন রয়েছে।
3হাইড্রোলিক এন্ড পাম্পের মাথাটি 40Cr কঠিন খাদ থেকে তৈরি। এটি পরিষ্কারের কাজের জন্য অবিচ্ছিন্নভাবে কাজ করতে পারে।
4সমস্ত হাইড্রোলিক এন্ড সহজেই আনইনস্টল করার জন্য ডিজাইন করা হয়েছে, তাই অংশগুলি ভেঙে গেলে এটি মেরামত করা সহজ।
5. কিছু বহিরঙ্গন ব্যবহারের উদ্দেশ্যে, আমরা এটি ডিজেল ইঞ্জিন বা পেট্রল ইঞ্জিন দ্বারা চালিত করতে পারেন.
ATEX জোন ২ উচ্চ চাপ জল জেট সিস্টেম DNV ২।7.১ লিফটিং ফ্রেম বিস্ফোরণ প্রতিরোধী
নিম্নলিখিত বৈশিষ্ট্যঃ
মডেল | চাপ | জল প্রবাহ | পাওয়ার | প্লঞ্জারের ব্যাসার্ধ | স্ট্রোক |
বার | L/min | কেডব্লিউ | মিমি | মিমি | |
এসডি-৪০০/১৭ | 170 | 400 | 132 | 70 | 70 |
এসডি-৩১৭/২২ | 220 | 317 | 132 | 62 | 70 |
এসডি-২৫০/২৮ | 280 | 250 | 132 | 55 | 70 |
এসডি-২২০/৩০ | 300 | 220 | 132 | 52 | 70 |
এসডি-১৯০/৩৬ | 360 | 190 | 132 | 48 | 70 |
এসডি-১৬০/৪৩ | 430 | 160 | 132 | 44 | 70 |
এসডি-১৩২/৫২ | 520 | 132 | 132 | 40 | 70 |
এসডি-১২০/৫৮ | 580 | 120 | 132 | 38 | 70 |
এসডি-১০৭/৬৩ | 630 | 107 | 132 | 36 | 70 |
এসডি-৯৫/৭০ | 700 | 95 | 132 | 34 | 70 |
এসডি-৭৪/৯০ | 900 | 74 | 132 | 30 | 70 |
এসডি-৬৫/১০০ | 1000 | 65 | 132 | 28 | 70 |
এসডি-৪০/২৮০ | 2800 | 40 | 200 | 26 | 70 |
এর প্রধান অংশগুলো হল: ট্রিপলক্স হাই প্রেসার রিসপেক্সিং পাম্প, বৈদ্যুতিক ইঞ্জিন, ওয়াটার ট্যাংক, ইনলেট ওয়াটার হোস, এবং পরিষ্কারের আনুষাঙ্গিক, বৈদ্যুতিক কন্ট্রোল ক্যাবিনেট।
4. পরিষ্কারের আনুষাঙ্গিকঃ অনেক ধরণের পরিষ্কারের আনুষাঙ্গিক রয়েছে; এটি ক্লায়েন্টের অনুরোধ অনুসারে মেলে। সাধারণগুলি হ'লঃ উচ্চ চাপের পায়ের পাতার মোজাবিশেষ, উচ্চ চাপের পাইপ, ফুট নিয়ন্ত্রণ ভালভ,স্প্রে পিস্তলইত্যাদি।
উচ্চ চাপের পায়ের পাতার মোজাবিশেষগুলি ওয়াশিং মেশিনের প্রধান নিরাপদ অংশ; এটি সমর্থনকারী পণ্যগুলি ব্যবহার করতে হবে। ব্যবহারের আগে, এটি পরীক্ষা করা উচিত এবং যদি কিছু পরিধান অংশ থাকে তবে এটি প্রতিস্থাপন করা উচিত।জয়েন্ট ঠিক করে দিয়েছি, হারানোর ক্ষেত্রে।
উচ্চ চাপ পাইপ সাধারণত একটি নির্দিষ্ট জায়গায়, যা স্টেইনলেস স্টীল অতিরিক্ত উচ্চ চাপ থেকে তৈরি করা হয়, এবং একটি নির্দিষ্ট পাইপ উপায় ইনস্টল করা হয়।এটা সীমানা ভালভ এবং গ্লোব ভালভ সঙ্গে মিলে যাওয়া উচিত, এবং কন্ট্রোল বক্স.
পা নিয়ন্ত্রণ ভালভ পাইপলাইন, পাত্রে, সিমেন্ট উদ্ভিদ ঘূর্ণন চুলা ব্যবহৃত হয়, কখনও কখনও যমজ বন্দুক সুইচ ভালভ অপারেশন হিসাবে ব্যবহৃত হয়। স্প্রে বুম মত বিশেষ আনুষাঙ্গিক ব্যবহার করার সময়,ঘূর্ণনশীল নল, এটি জল জেট পরিবর্তন নিয়ন্ত্রণ উপলব্ধি করতে ফুট নিয়ন্ত্রণ ভালভ ব্যবহার করা উচিত। যখন ভালভ loosen, জল জেট।
স্প্রে বন্দুক হল পাম্পের শক্তি পরিবর্তন অংশ, নিরাপত্তা বিবেচনা করার জন্য, সাধারণত, এটা ওভারফ্লো স্প্রে বন্দুক, এর মানে হল একটি ওভারফ্লো পাইপ আছে, যখন স্প্রে বন্দুক বন্ধ, এটি ওভারফ্লো,এবং উচ্চ চাপ পাম্প আনলোড.
উচ্চ চাপ পরিষ্কারের জন্য 70Mpa 10000psi বিস্ফোরণ প্রতিরোধী জল পাম্পপণ্যের বর্ণনামেশিনটি মূলত উচ্চ চাপের রিসপোক্টিভ পাম্প, পাওয়ার প্ল্যান্ট এবং পরিষ্কারের আনুষাঙ্গিক দ্বারা গঠিত।
1, উচ্চ চাপের পারস্পরিক পাম্পঃ
এই ধরনের পাম্প, একটি অনুভূমিক ট্রিপলক্স প্লঞ্জার পাম্প হিসাবে, বৈদ্যুতিক মোটর দ্বারা চালিত হয়, যা দুটি অংশে বিভক্ত করা যেতে পারেঃ শক্তি শেষ এবং তরল শেষ।
এই অংশটি বেল্ট পলি ক্র্যাঙ্কশ্যাফ্ট এবং সংযোগকারী রড নিয়ে গঠিত। বেল্ট এবং বেল্ট পলি ঘুরিয়ে দেওয়ার মাধ্যমে বৈদ্যুতিক মোটর গতি হ্রাস করে এবং ক্র্যাঙ্কশ্যাফ্টকে ঘোরানোর জন্য চালিত করে।তারপর ক্র্যাঙ্ক লিঙ্ক প্রক্রিয়া সোজা reciprocating গতিতে ঘূর্ণন গতি রূপান্তর.
(২) তরল শেষ (চিত্র ২)
এই অংশটি প্লঞ্জার স্যুট, উচ্চ চাপ সিলিন্ডার, এবং পাম্প শরীর, ইনপুট এবং আউটপুট জল ভালভ গঠিত। কেস শরীরের উপর লাগানো উচ্চ চাপ সিলিন্ডারে,সংযোগ রড reciprocating আন্দোলন করতে প্লানজার ড্রাইভ, যা সিলিন্ডারের অভ্যন্তরীণ ভলিউমকে পর্যায়ক্রমে পরিবর্তিত করে। যখন শোষণ স্ট্রোক হয়, তখন সিলিন্ডার দেহের অভ্যন্তরীণ ধারণক্ষমতা বেড়ে যায়, জল আউটলেট ভালভ বন্ধ হয় এবং আংশিক শূন্যতা গঠন করে।বায়ুমণ্ডলীয় চাপের প্রভাবের সাথেইনপুট ভালভ থেকে উচ্চ-চাপ সিলিন্ডারে চালিত মাধ্যমটি চাপ দেওয়া হয়। যখন স্রাবের স্ট্রোক থাকে, তখন ইনপুট ওয়াটার ভালভ বন্ধ হয়।প্লঞ্জার পিস্টন পাম্প শরীরের মধ্যে আউটলেট জল ভালভ থেকে actuating মাধ্যম squeezes, এবং চাপ নিয়ন্ত্রক ভালভ মধ্যে, তারপর উচ্চ চাপ নল মাধ্যমে আসে স্প্রে বন্দুক যার প্রতিরোধের উচ্চ চাপ জল গঠিত।
পাম্পের ডানদিকে সজ্জিত ত্রাণ ভালভ (চিত্র 3) অতিরিক্ত চাপের বিরুদ্ধে সিস্টেমকে রক্ষা করার জন্য ডিজাইন করা হয়েছে।
